语音提醒器YX-04使用说明书

连忙下载

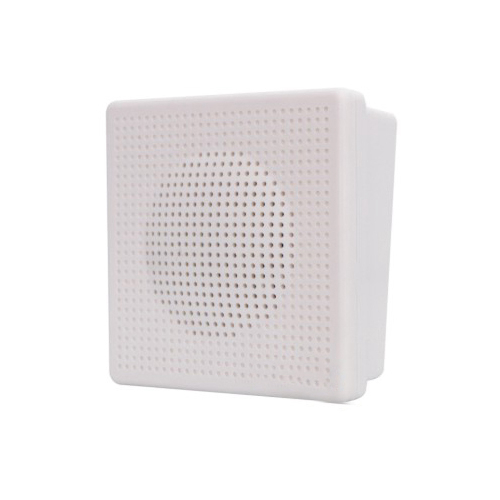

语音提醒器YX-04是狮子会电子推出的一款语音提醒产品。具有4段一对一语音播报，语音可由用户自由替换，或厂家在线免费修改，高质量喇叭可实高品质的语音播放；；多年产品研爆发产销售履历，产品性能稳固可靠，价值高，可重复使用，使用利便等特点。

狮子会 - 打造绿色游戏娱乐

产品参数：：：
供电电压：：：DC12V~24V
大电流：：：1500mA
事情温度：：：-20℃~70℃
输出功率：：：5W8O
文件名堂：：：mp3(44100khz,192kbs以下)
wav(44100khz以下)

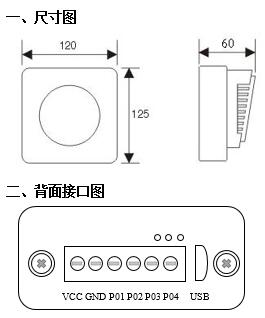

提醒器尺寸
狮子会 - 打造绿色游戏娱乐

三、装置接线说明

VCC：：：接直流电源正极（低9V，高24V）
GND：：：电源的负极及触发公共端
P01：：：触发第1段声音(或上一曲/音量+ ①)
P02：：：触发第二段声音(或下一曲/音量+ ①)
P03：：：触发第三段声音(或暂停/播放 ①)
P04：：：触发第四段声音(或阻止 ①)
注重:产品为低电平触发，如给P01一个低电平信号即可触发第1段声音�；；蛲ü亓颗讲反シ⒐捕薌ND。
注① ：：：该功效只在标准MP3模式下有用。

1、按键及开关量控制：：：

狮子会 - 打造绿色游戏娱乐

语音提醒器开关量控制

2、通电响

狮子会 - 打造绿色游戏娱乐

语音提醒器通电响

3、PLC或开关信号控制

狮子会 - 打造绿色游戏娱乐

PLC控制语音提醒器

电源使用忠言！！
电源请使用直流9V到24V（大于1.5A电流），严酷按正负极接线，请勿接反，接线部份请勿接触导电液体。切勿使用高于24V电压或交流电，若是使用电压不当，则可能造成产品销毁或火灾等某人身危险的危险。

四、替换声音
1、准备主机一台，MicroUSB线一根（安卓手机常用线）
2、装备断电，用准备好的USB线毗连到电脑，准确毗连时盘算时机显示“可移动磁盘”，双击翻开可移动磁盘，磁盘内的文件即为装备语音文件。

3、删除磁盘内MP3或WAV名堂文件，把准备好的新文件复制到磁盘内即可完成替换声音。
4、声音排序，本产品以文件烤入的时间排序，如先复制的第1文件对应的是P01口。

（PC端图片）

狮子会 - 打造绿色游戏娱乐

提醒器替换语音

五、播放模式设置
通过装备内的read.cfg文件来读取按键的设置。
1、先审查装备可移动磁盘内是否含有read.cfg文件（或.cfg后缀文件）。若是有，直接用记事本翻开文件修改文件内容即可。
2、若是没有文件，单击鼠标右键新建“文本文档” 双击鼠标左键“文本文档”输入你要控制模式的数字，生涯为：：：read.cfg，生涯即可。
3、内容常用对应功效如下图：：：

数值对应的按键状态
0 一对一触发播放[可打断]
1 按键抬起阻止播放
2 一对一触发播放[不可打断]
3 标准MP3功效
4 指定文件夹文件名播放
5 按下播放一段/抬起再播放一段

4、对应功效说明：：：
⑴、一对一触发：：：按一下播放，再按下重新最先播放。
⑵、按键抬起阻止：：：按键按住时，语音循环播放目今段，按键松开后语音阻止。
⑶、一对一触发：：：按一下播放，播放历程中再按下无效，需期待目今播放竣事。
⑷、标准Mp3功效：：：P01/P02为上下曲功效，P03/P04为播放/阻止功效。
⑸、指定文件夹播放：：：P01对应01文件夹001开头语音文件，以些类推。
⑹、按下和抬起各播放一段：：：按键按下时，P01播放01文件夹下的001文件，按键抬起时播放02文件夹里的001文件，以此类推。
其它内容请联系狮子会：：：
广州狮子会电子科技有限公司
网址：：：www.yx080.com 电话：：：020-36776060
