YX9100-10P自带3W的功放，，，直接外接喇叭即可完成放音，，，支持1段语音的触发播放，，，IO低电平检测的方式，，，适合碳膜按键及单片机直接控制。。。支持标准UART串口控制，，，支持一键静音。。。
简介
狮子会YX9100-10P是一个提供串口的语音模块，，，集成了MP3、、WAV的硬解码。。。同时软件支持工业级别的串口通讯协议，，，以SPIFLASH作为存储介质，，，降低了本钱同时也增添了产品的稳固性。。。通过简朴的串口指令即可完成播放指定的语音，，，以及怎样播放语音等功效，，，无需繁琐的底层操作，，，使用利便，，，稳固可靠是此款产品的特点。。。另外该模块也是深度定制的产品，，，集成了3W的功放，，，直接外接喇叭即可放音。。。
功效
1、、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。。。
2、、24位DAC输出，，，动态规模支持90dB，，，信噪比支持85dB。。。
4、、多种控制模式，，，串口模式、、按键一对一控制模式、、可设多种模式。。。
5、、Microusb接口更新语音文件，，，无需装置任何软件。。。
8、、自带3W的功放，，，直接外接喇叭即可完成放音。。。
参数
名称 | 参数 |
MP3文件名堂 | 1、、支持192kbps及以下比特率11172-3和ISO13813-3 layer3音频解码 |
2、、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 | |
USB接口 | 2.0标准 |
UART接口 | 标准串口，，，TTL电平9600，，，波特率可定制 |
输入电压 | 3.3V-5V |
额定电流 | 10ma[不带U盘] |
封装尺寸 | QSOP24标准 |
事情温度 | -40度 ~ 80度 |
湿度 | 5% ~ 85% |
主芯片型号 | YX9100-16S(SOP16) |

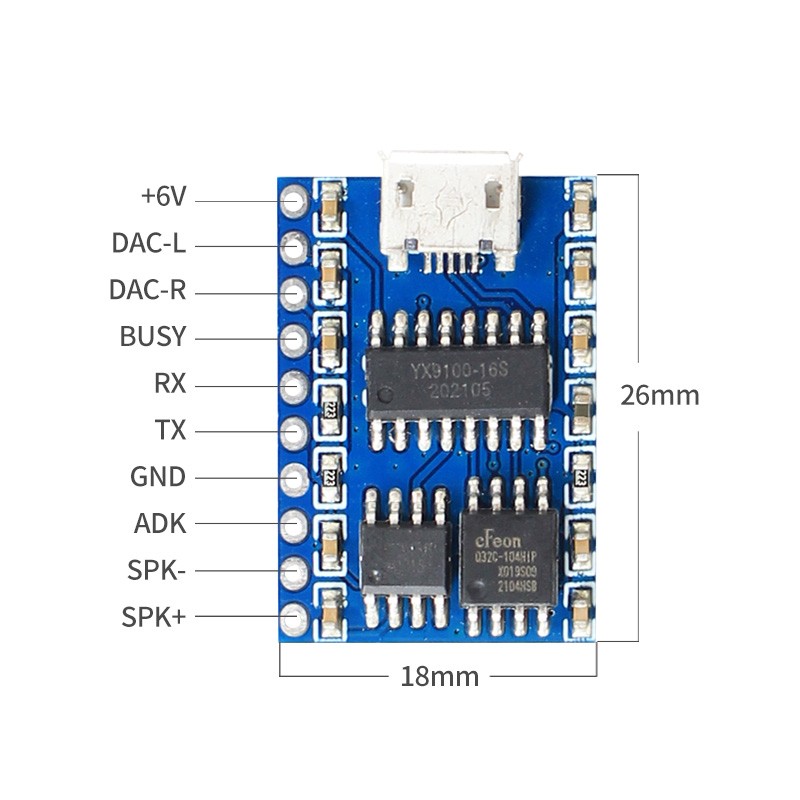

引脚说明
通讯指令
狮子会通讯分为以下两大块
n 控制指令
n 盘问芯片的参数以及状态
控制指令
1、、直接发送的指令，，，这里是控制芯片怎样事情
CMD下令(指令) | 对应的功效 | 参数 |
CMD下令 | 对应的功效 | 参数(16位) |
0x01 | 下一曲 | |
0x02 | 上一曲 | |
0x03 | 指定曲目(NUM) | 详见3.4.1 |
0x04 | 音量+ | |
0x05 | 音量- | |
0x06 | 指定音量 | 详见3.4.2 |
0x07 | 保存 | 保存 |
0x08 | 单曲循环指定曲目播放 | 详见3.4.3 |
0x09 | 指定播放装备 | 详见3.4.4 |
0x0A | 保存 | 保存 |
0x0B | 保存 | 保存 |
0x0C | 芯片复位 | |
0x0D | 播放 | |
0x0E | 暂停 | |
0x0F | 指定文件夹文件名播放 | 详见3.4.6 |
0x13 | 保存 | 保存 |
0x15 | 保存 | 保存 |
0x16 | 阻止 | |
0x17 | 指定文件夹循环播放 | 详见3.4.10 |
0x18 | 指定整个装备随机播放 | 详见3.4.11 |
0x19 | 对目今播放的曲目设置为循环播放 | 详见3.4.12 |
0x1A | 保存 | 保存 |
0x21 | 保存 | 保存 |
0x25 | 保存 | 保存 |
